PLC設定方法

SIEMENS SIMATIC PLC設定方法

当ページはシーメンスSIMATICシリーズのPLCをデバイスエクスプローラOPCサーバーに接続する方法を説明します。

S7-1500 Ethernet 設定

STEP7 (Totally Integrated Automation Portal V12)で、S7-1500の内蔵Ethernetポートの通信設定を行う方法を示します。

デバイスエクスプローラで、S7-1500と、Ethernet(TCP/IP)通信を行うために、CPUユニットに、適切に構成する必要があります。下記の通り設定してください。

1. STEP7 (Totally Integrated Automation Portal V12)で、S7-1500用のプロジェクトを立ち上げます。

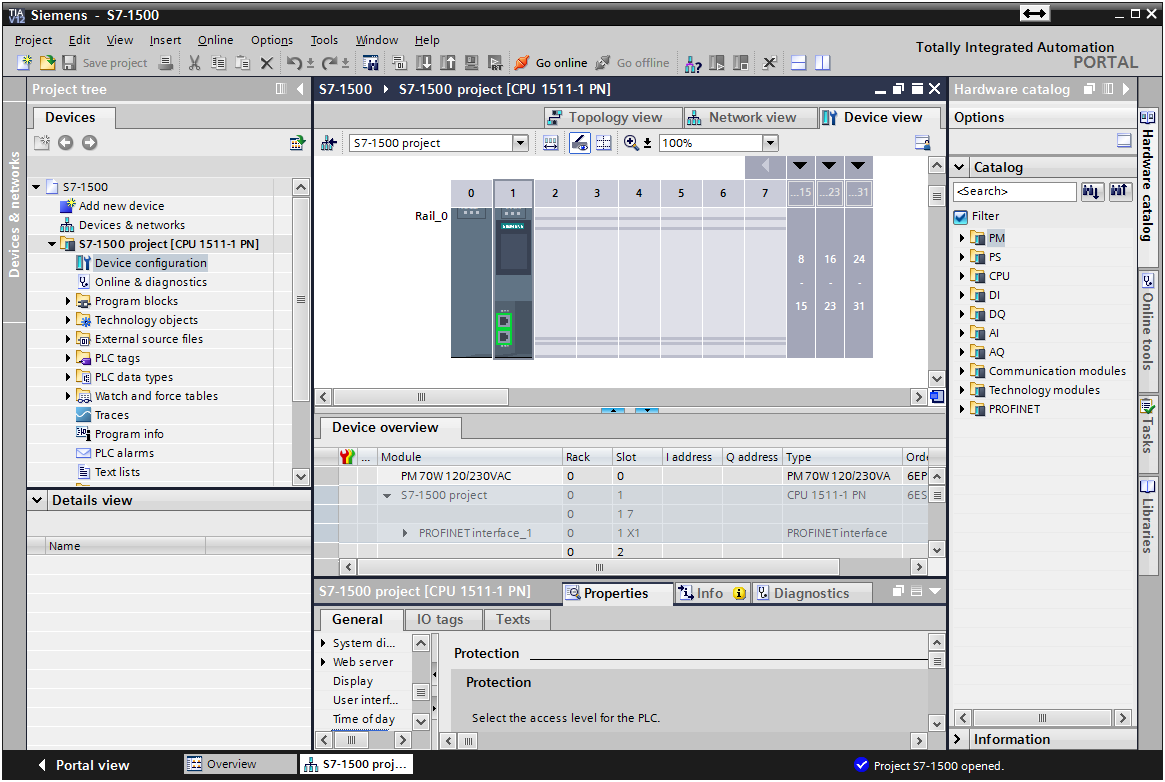

2. もし新規のプロジェクトであった場合は、Device configurationで、使用するユニットをカタログから配置し、各種設定を行ってください。

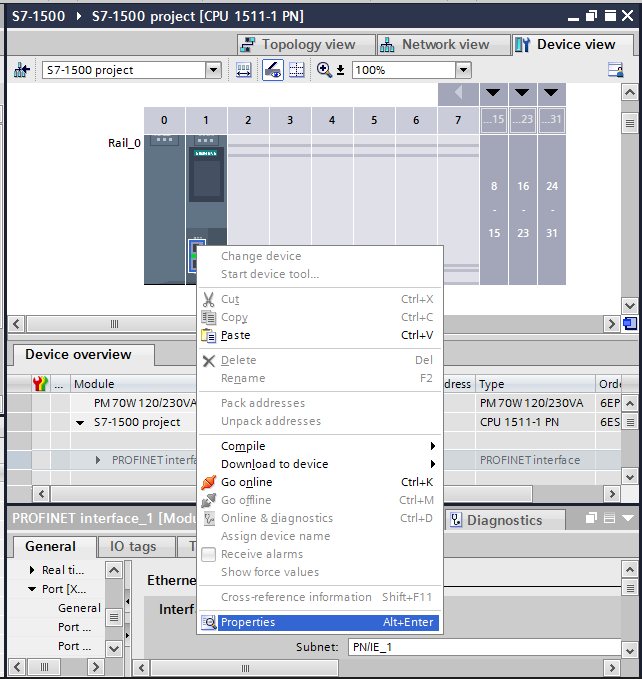

3. EthernetのLANアダプターを右クリックし、プロパティを表示し、Ethernet設定を行います。

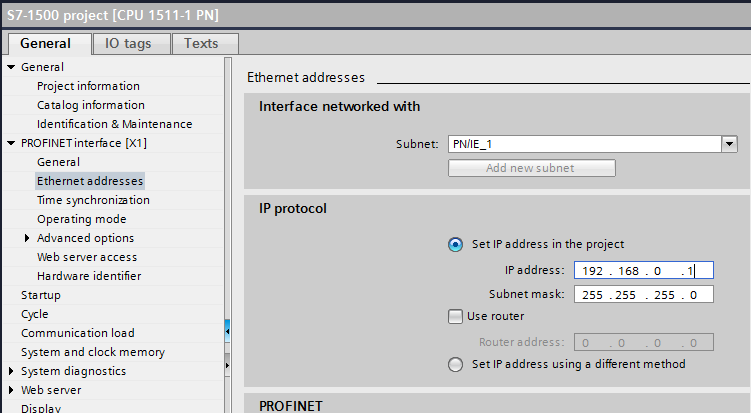

4. IPアドレスとサブネットマスクを設定します。

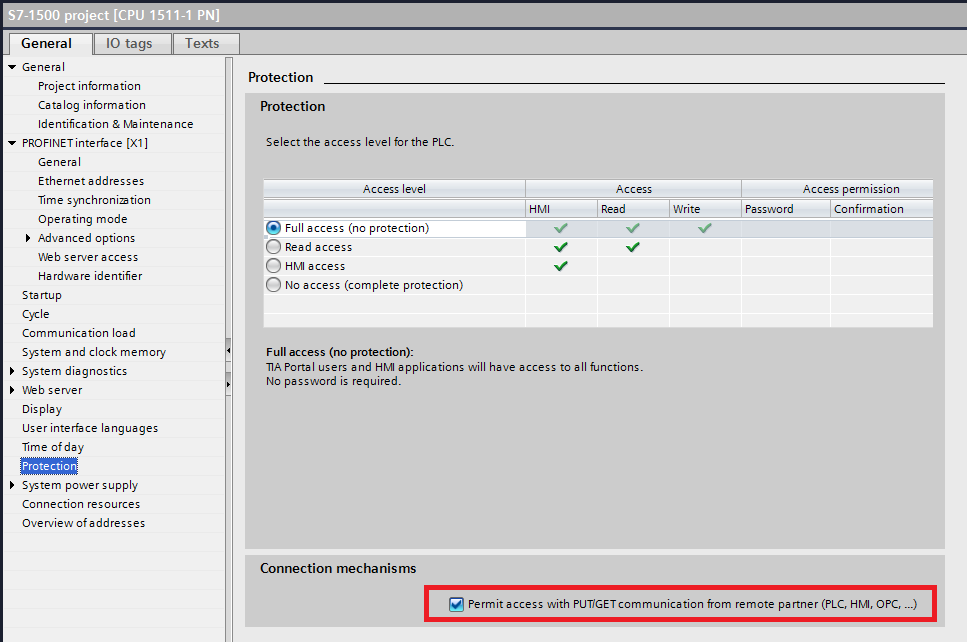

5. Protection設定で、アクセスレベルを[Full access]にし、Connection mechanismsの[Permit access with PUT/GET communication from remote partner (PLC, HMI, OPC, …)]にチェックを必ず入れてください。チェックを入れないと、OPCサーバーからアクセスできません。

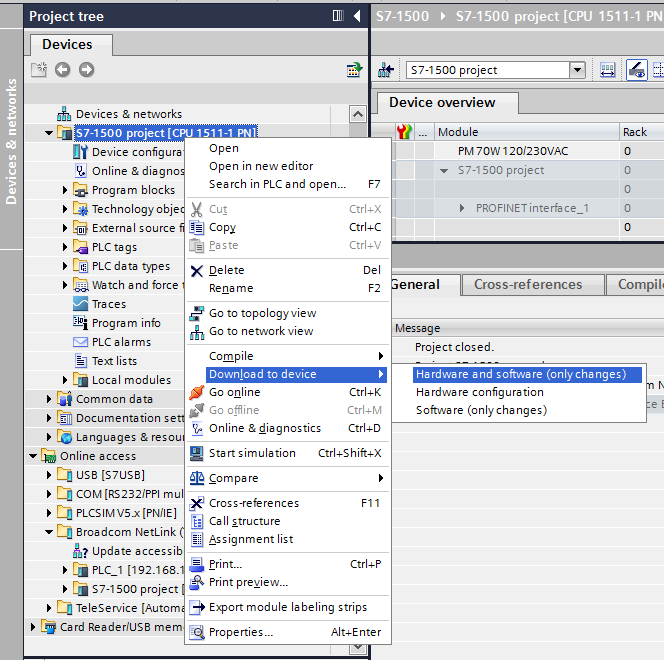

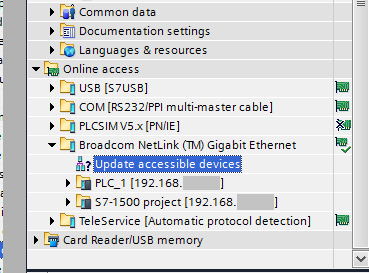

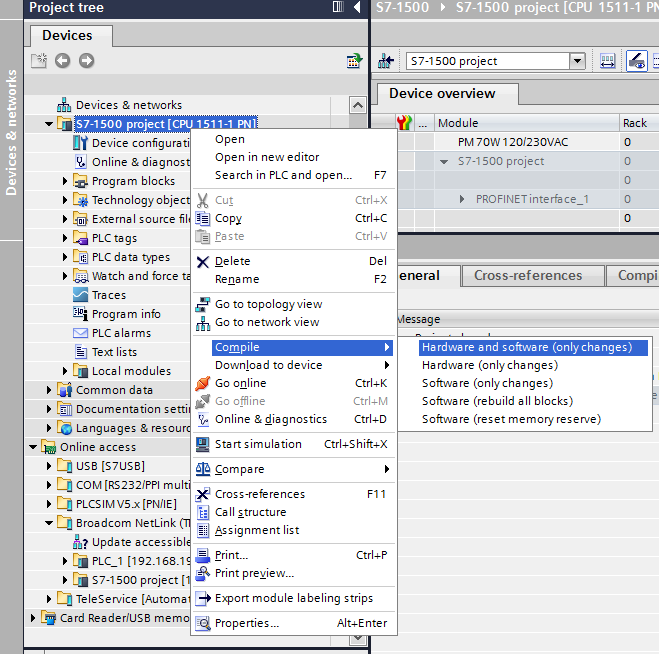

6. 設定後、コンパイルを行い、CPUにダウンロードします。CPUにダウンロードするためには、Online accessで使用中のEthernetユニットを検索し、接続する必要があります。コンパイルとダウンロードを行わないとCPUに反映されないので注意してください。





7. 以上で、EthernetポートのIPアドレスの設定は完了です。あとは使用するプログラムや、データブロックの追加など行ってください。

S7-1200 Ethernet 設定

STEP7 Basic (Totally Integrated Automation Portal V10)で、S7-1200の内蔵Ethernetポートの通信設定を行う方法を示します。

デバイスエクスプローラで、S7-1200と、Ethernet(TCP/IP)通信を行うために、CPUユニットに、適切に構成する必要があります。下記の通り設定してください。

1. STEP7 Basic (Totally Integrated Automation Portal V10)で、S7-1200用のプロジェクトを立ち上げます。

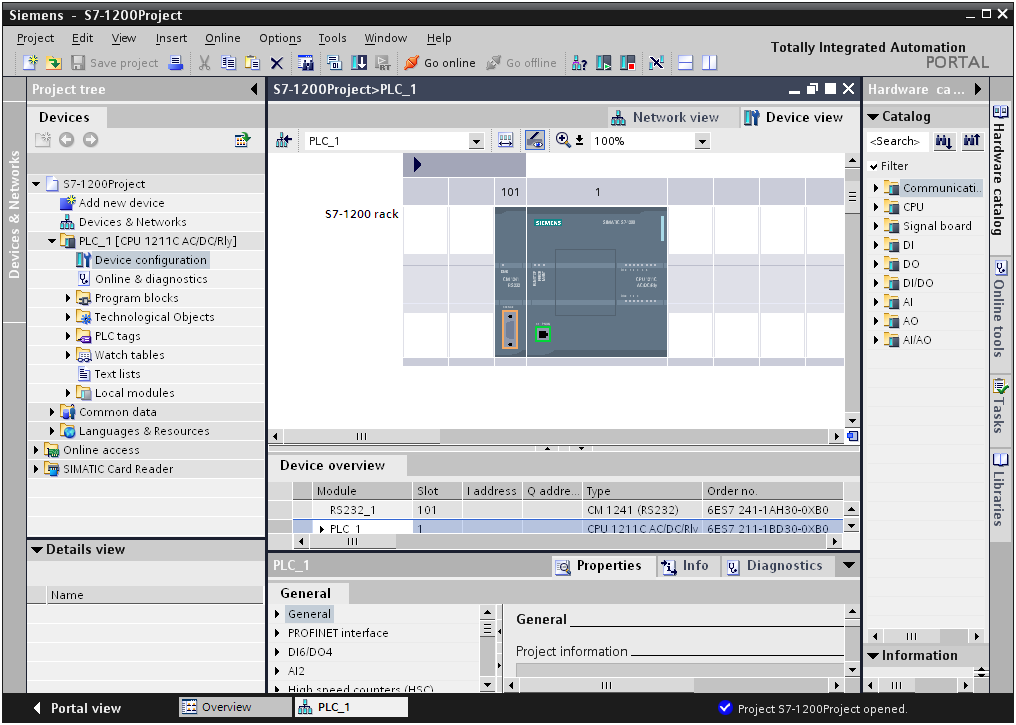

2. もし新規のプロジェクトであった場合は、Device configurationで、使用するユニットをカタログから配置し、各種設定を行ってください。

  • 重要

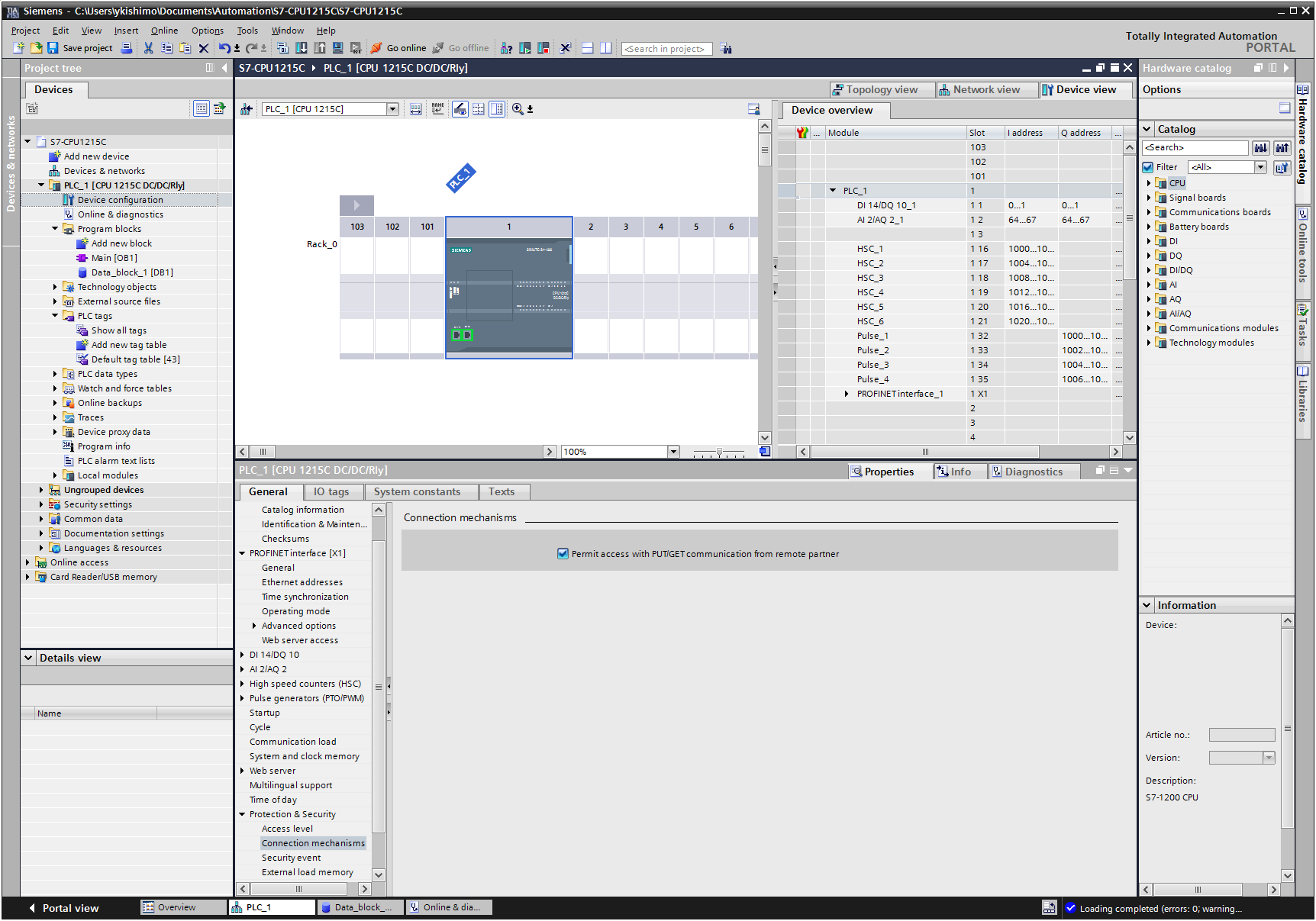

S7-1200のファームウェアバージョン4以降では [Protection & Security]→[Connection Mechanism]の[Permit access with PUT/GET communication from remote partner]にチェックを入れる必要があります。チェックを入れないと、OPCサーバーからアクセスできません。

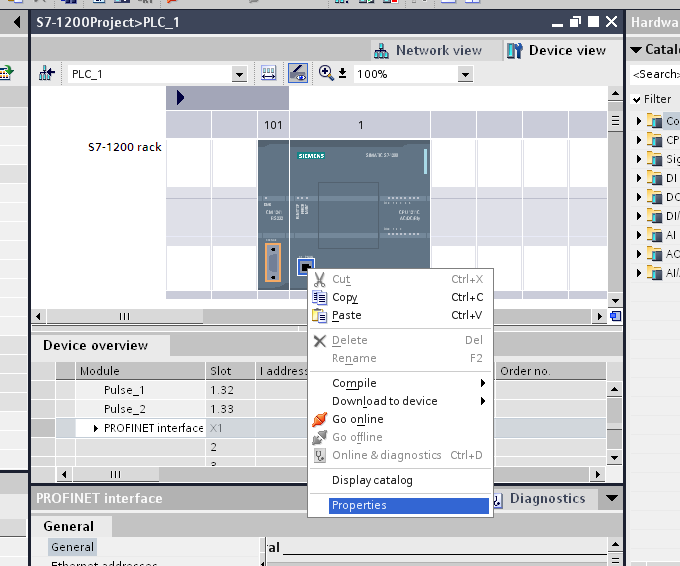

3. EthernetのLANアダプターを右クリックし、プロパティを表示し、Ethernet設定を行います。

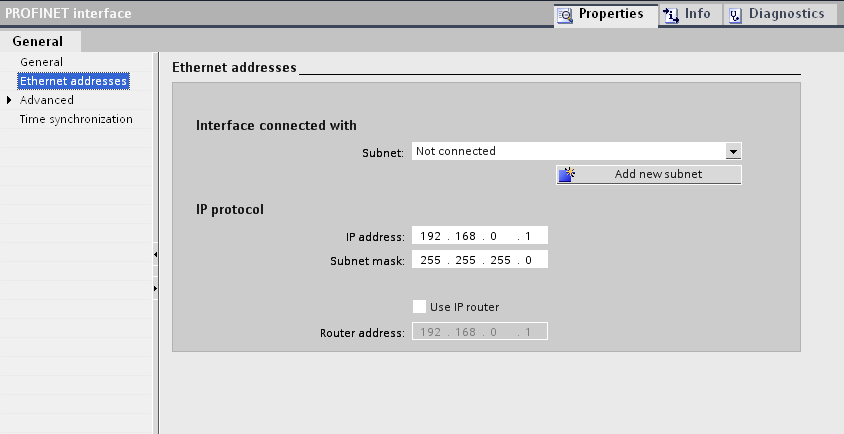

4. IPアドレスとサブネットマスクを設定します。

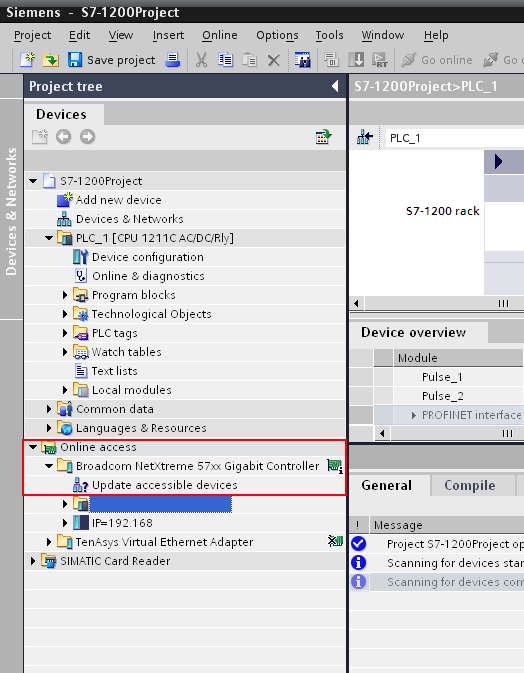

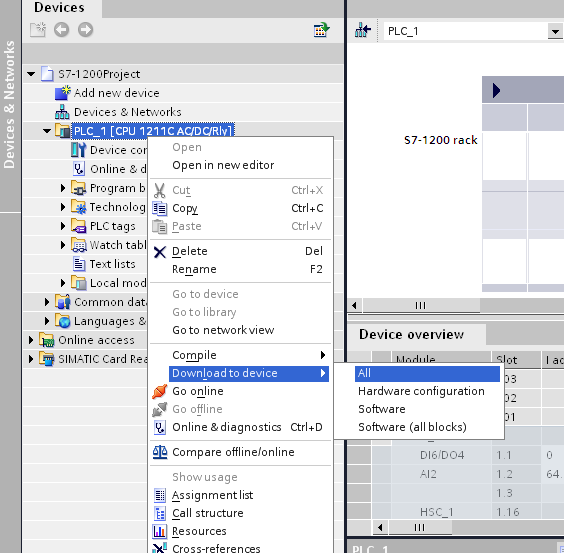

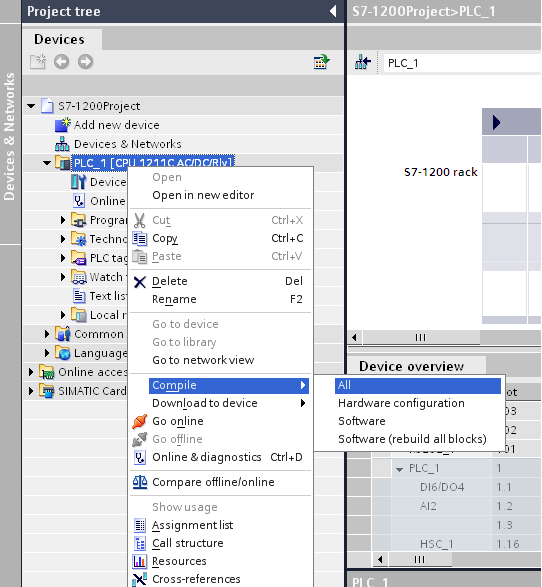

5. 設定後、コンパイルを行い、CPUにダウンロードします。CPUにダウンロードするためには、Online accessで使用中のEthernetユニットを検索し、接続する必要があります。コンパイルとダウンロードを行わないとCPUに反映されないので注意してください。





6. 以上で、EthernetポートのIPアドレスの設定は完了です。あとは使用するプログラムや、データブロックの追加など行ってください。

  • 備考

S7-1200では、PC接続で利用できる接続リソース数は、SIMATIC HMIを含めて3接続と決まっており、この制限数は、デバイスエクスプローラのデバイス設定のRemote TSAPのリソース番号を”03”としてアクセスする接続数を指します。同一CPUに対して、デバイスエクスプローラでアクセスする場合は、最大3デバイスまでとなります。

SIMATIC HMIが接続する場合は、そのHMI数を含めて3に収まるようにして下さい。

S7-300 / S7-400 Ethernet 設定

SIMATIC Managerで、Ethernetユニット(CPUユニット)の通信設定を行う方法を示します。

デバイスエクスプローラで、S7-300/400と、Ethernet(TCP/IP)通信を行うために、CPUユニットとEthernetユニットともに、適切に構成する必要があります。下記の通り設定してください。

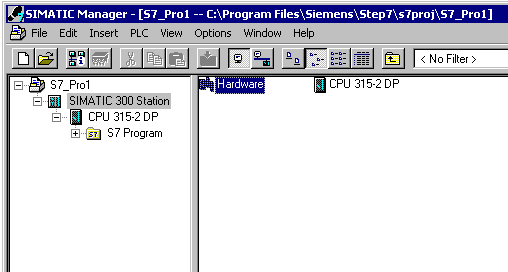

1. SIMATIC Manager で、SIMATIC StationからHWコンフィグレーションを立ち上げます。

2. もし新規のSIMATICプロジェクトであった場合は、HW コンフィグレーションで使用するユニットをラックに追加してください。SIEMENS TCP/IP Ethernet通信を行うために、CPUと通信するドライバとして、S7通信機能を持ったEthernetユニットが必要です。(Ethernet内蔵CPUもこれに含まれます。)

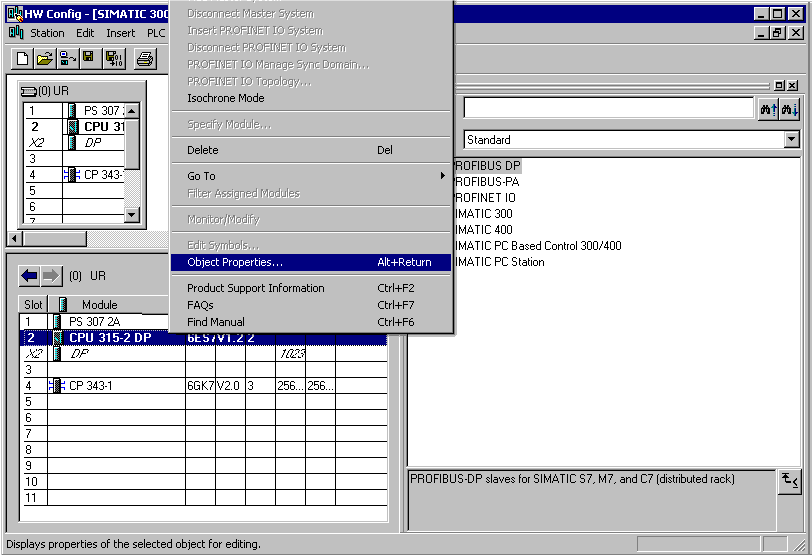

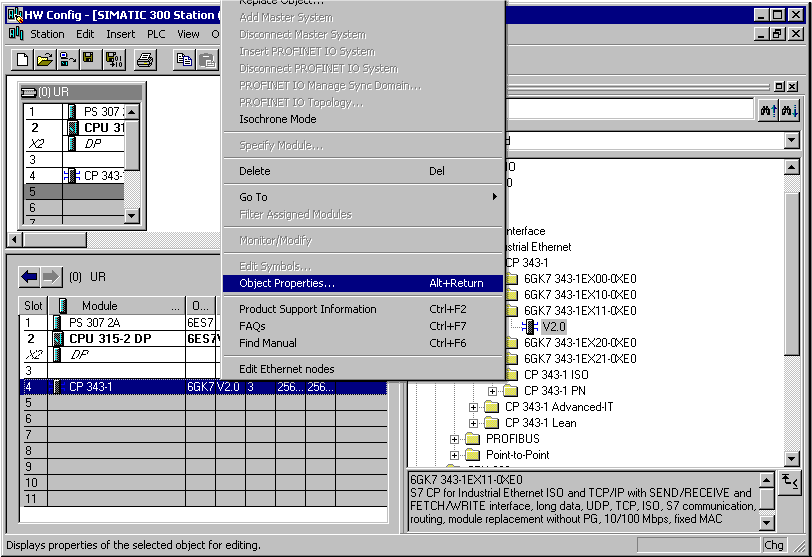

3. ラック上のEthernetユニットを右クリックして、オブジェクトプロパティを選択してください。

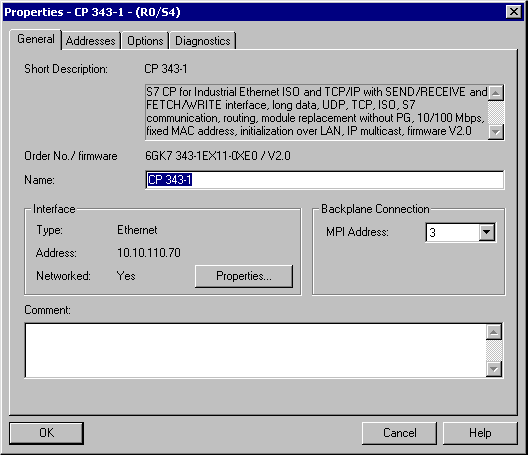

4. 以下に示すダイアログが表示されます。

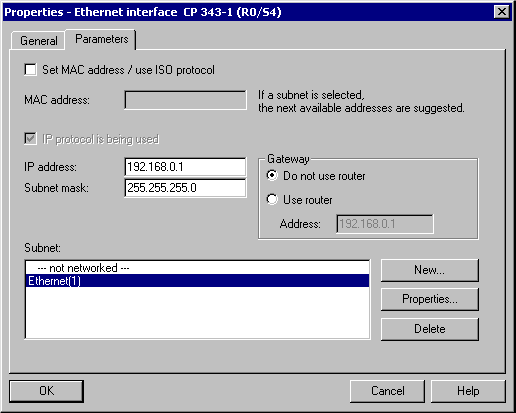

5. 全般タブからインターフェイスのプロパティを押すと、以下に示すダイアログが表示されます。

6. IPアドレスとサブネットマスクを指定します。

7. ネットワーク化するために、サブネットのメニューから新規をクリックし、ネットワークを作成します。

8. HWコンフィグレーションのメイン画面に戻ります。

9. ラック上のCPUユニットを右クリックして、オブジェクトプロパティを選択してください。

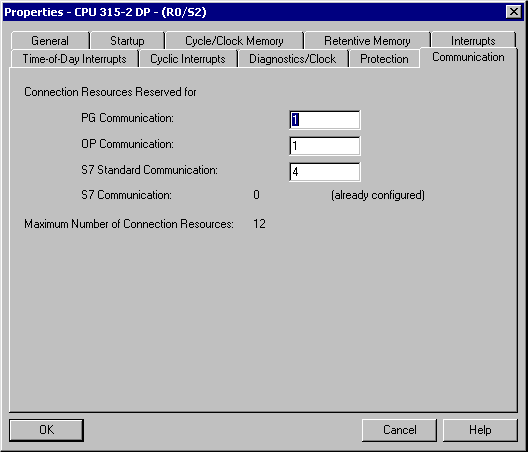

10. ダイアログが表示されるので、通信タブを選択します。

11. PG/OPとPC(S7 Communication)接続の適切な接続リソース数を設定してください。

タイプ

説明

PG通信

プログラムのロード、診断のために使用されるリソース

OP通信

オペレーターコントロールや監視に使用されるリソース

S7基本通信

PUT/GETで構成されない通信接続、MPIコミュニケーションに使用されるリソース

S7通信

すでに設定済みのデータ通信用のリソース



  • 備考

S7-300 / S7-400シリーズCPUのPC接続で利用できる接続リソース数は、接続リソースの最大数から、OP通信リソースとPG通信リソースと、S7基本通信リソースを引いた数となります。接続リソースの最大数は、CPUの種類やバージョン、ファームウェアに準じます。

上記のCPU314で利用できるPC接続用(S7通信用)のリソースは ( 12 – 4 – 1 – 1 = 6)の6接続となります。

PC接続とは、デバイスエクスプローラのデバイス設定のRemote TSAPのリソース番号を”03”としてアクセスする接続を指します。つまりデバイスエクスプローラで同一Ethernetユニットに対して、同時アクセスできるデバイスの最大数となります。

システムに応じて、これらのリソース数のバランスを取ってください。

12. 接続の構成が終わったら、OKをクリックして、メイン画面に戻ってください。

13. そして、保存とコンパイルを行い、PLCにダウンロードしてください。

S7-200 Ethernet 設定

STEP7 – Micro/WINで、Ethernetユニットの通信設定を行う方法を示します。

デバイスエクスプローラで、S7-200とEthernet(TCP/IP)通信を行うために、CPUユニットとEthernetユニットともに、適切に構成する必要があります。以下手順の通り設定してください。

1. STEP7 – Micro/WINを立ち上げます。

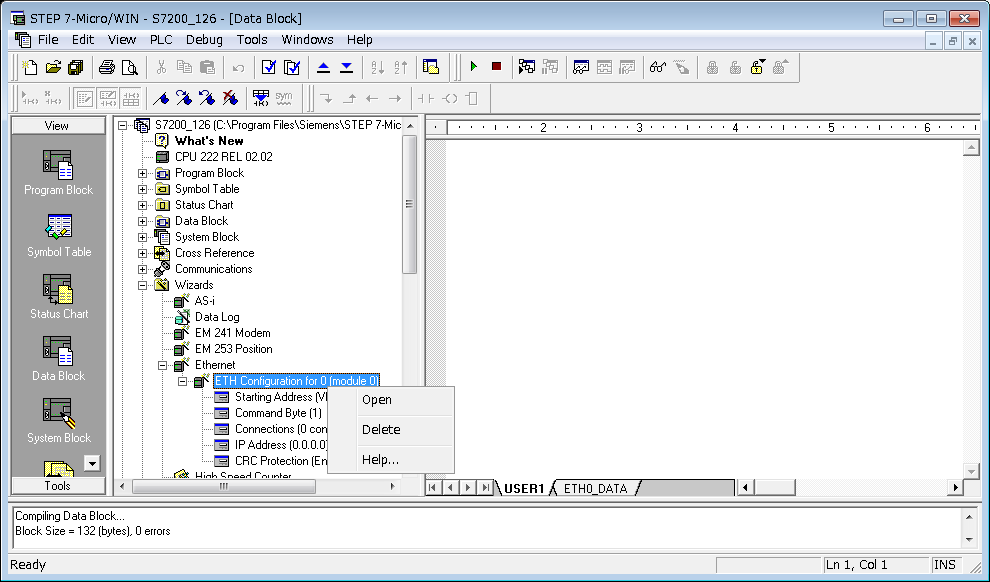

2. Wizard内のEthernetユニットを右クリックして、プロパティウィザードを開いてください。

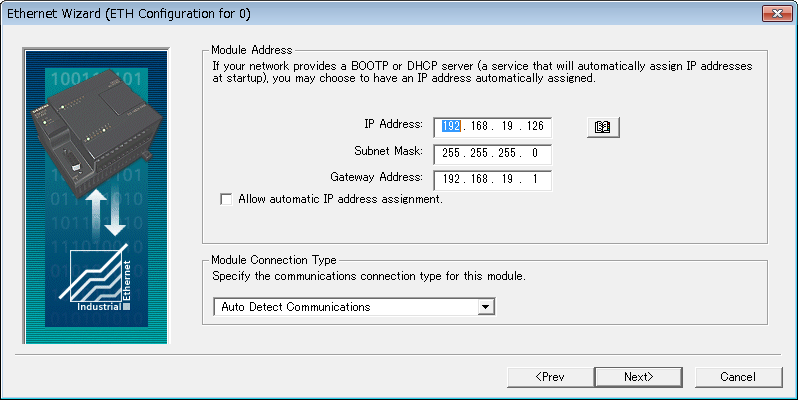

3. “Next”ボタンでウィザードを進めると、以下に示すダイアログが表示されるので、IPアドレスとサブネットマスクを指定します。

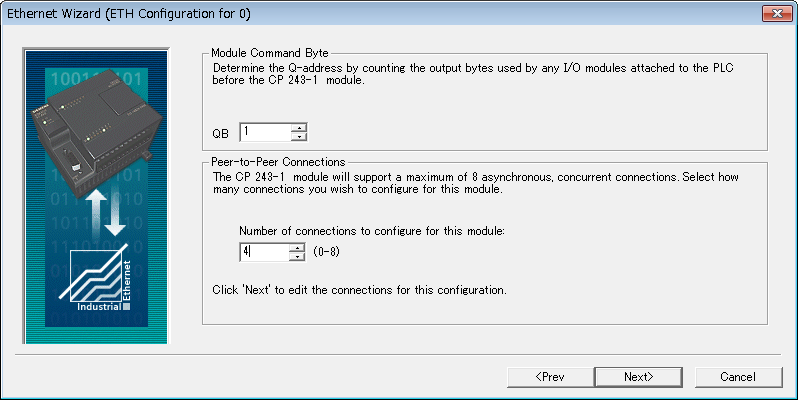

4. Ethernetユニットが通信可能な外部モジュール(OPCサーバーを含む)の数(connection)を指定します。

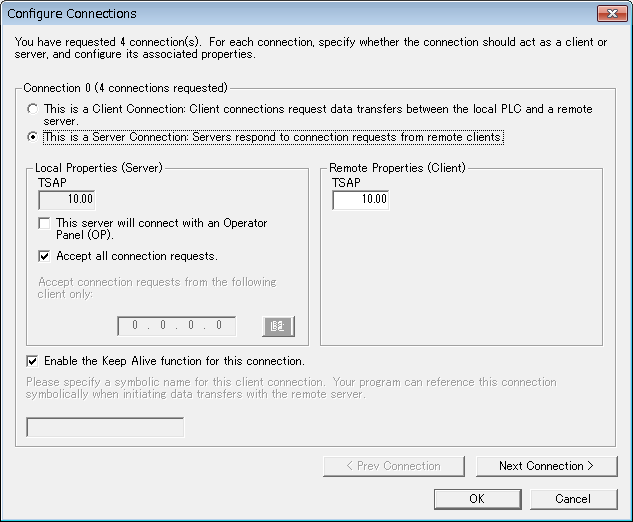

5. それぞれのconnectionについて、LocalTSAP、RemoteTSAPを設定します。
