横河電機ASTMAC
横河電機のSCADA「ASTMAC R5.x」で、当社OPCサーバーを使用する場合の設定方法をご紹介します。なお、SCADA側の設定方法に関する詳細は当社ではお答えできませんので、SCADAメーカまたは販売店様へお問合せ頂きますようお願い致します。
ASTMACオブジェクトビルダの起動
スタートメニューから「プログラム」→「YOKOGAWA ASTMAC VDS」→「開発ビルダ」→「オブジェクトビルダ」をクリックし、 オブジェクトビルダを起動します。
I/Oオブジェクトの追加
![](/uploads/e487a1e1e556d53de3fcdcf14c3d7e7e.gif)
「I/OObject」を選択し、メインビューを右クリックすると、ポップアップメニューが表示されますので、「I/Oオブジェクトの追加」を選択します。
![](/uploads/cc61ae8df0d8eeb5ad699441a74ff044.gif)
「タイプ」のドロップダウンリストから「OPC」を選択し、「名前」に任意のオブジェクト名を入力します。
![](/uploads/d657b9093c78147da6a62b72fc0e8fe3.gif)

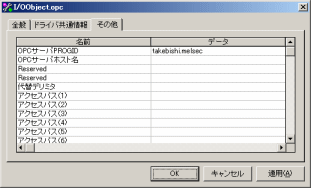

タブ「その他」の設定項目/「OPCサーバーのPROGID」に当社OPCサーバーのProg.IDを入力します。
コントロールオブジェクトの登録
![](/uploads/c8b134d8267b5eea6be0ae23975820c7.gif)

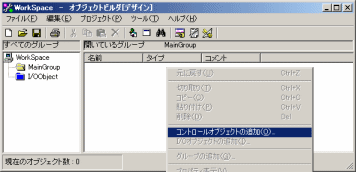

次に、「MainGroup」を選択し、メインビューを右クリックすると、ポップアップメニューが表示されますので、「コントロールオブジェクトの追加」を選択します。
![](/uploads/95c53b10a18e338c7f967880d9b5b8f4.gif)
アナログ入力型タグの場合、「タイプ」を「AI」とし、任意のタグ名を「名前」に入力します。
![](/uploads/456d07deaf8a19649e885a0a1f9c4a05.gif)
「全般」タブのI/O情報の「名前」に、前述で設定したI/Oオブジェクトを選択します。
「アドレス」にOPCサーバーの「デバイス名+タグ名」を入力します。例えば、OPCサーバーでデバイス名を「Device1」、タグ名を「D0」と定義している場合、アドレスは「Device1.D0」となります。
モード変更
オブジェクトビルダの動作モードを「デバック」または「ランタイム」に変更して準備完了です。
オブジェクトビルダの「ツール」メニューから「ビューア」を選択することで、単体で値モニタをすることができます。
グラフィックビルダの実行
![](/uploads/119d5f18f25c3cf172eb62e4bcecac21.gif)

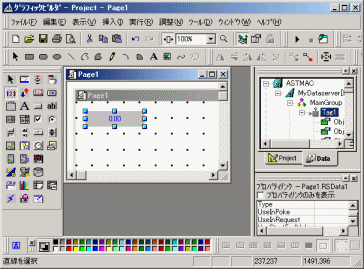

グラフィックビルダの右上にある「Data」タブをクリックすると、データサーバーに登録済みのタグ情報がツリー表示されます。
例えば、タグオブジェクトの現在値を割り当てたい場合は、ツリーから「CV」を任意のオブジェクトへドラック&ドロップします。
