通信速度
MELSEC-QシリーズEthernet接続
この試験はOPCクライアントから、配列型のタグを登録し、常時更新を行います。
登録タグに対する一回の通信時間を計測し、その10回平均値を算出し、通信速度とします。
この時間は、デバイスの連続エリアの値の読み出しにかかる時間に相当します。
PC環境
※この表は横にスクロールできます
| 基本OS | Windows 8.1 64ビットOS |
|---|---|
| CPU | Intel Core i7-4700MQ @2.40GHz |
| メモリ | 16GB |
| OPCサーバー | DeviceXPlorer OPC Server Ver5.2.0.1 |
| OPCクライアント | C# RCWクライアント |
| ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
| プロトコルタイマーTICK | 10msec |
|---|---|
| 非同期更新モードのタイマーTICK | 10msec |
| マルチアクセスモード | 有効 |
| 同期・非同期のマルチアクセス化 | 無効 |
| 非同期更新モード | 無効 |
PLC環境
※この表は横にスクロールできます
| CPU | Q04UDVCPU |
|---|---|
| 通信ユニット | QJ71E71-100 |
| レジスタ | D0～D16383 |
| スキャンタイム | 0.04msec（最大0.04msec） |

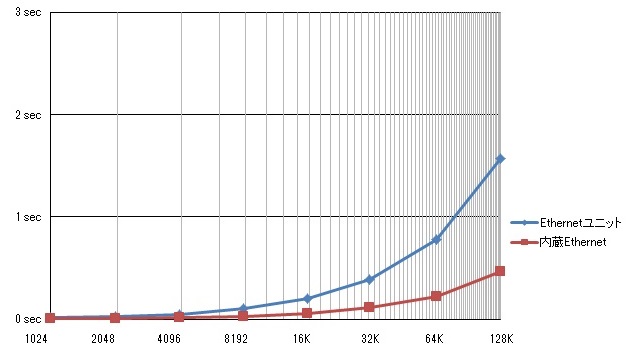

通信速度性能
≪内蔵Ethernet≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点/2D | 64K点/4D | 128K点/8D | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.005 | 0.008 | 0.015 | 0.028 | 0.056 | 0.112 | 0.221 | 0.461 |
| 最大値 | 0.008 | 0.009 | 0.018 | 0.032 | 0.071 | 0.128 | 0.228 | 0.501 |
| 最小値 | 0.004 | 0.008 | 0.013 | 0.027 | 0.053 | 0.107 | 0.216 | 0.437 |
≪Ethernetユニット≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点/2D | 64K点/4D | 128K点/8D | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.015 | 0.026 | 0.048 | 0.098 | 0.200 | 0.388 | 0.788 | 1.567 |
| 最大値 | 0.015 | 0.028 | 0.052 | 0.103 | 0.212 | 0.427 | 0.807 | 1.630 |
| 最小値 | 0.015 | 0.025 | 0.045 | 0.088 | 0.186 | 0.354 | 0.740 | 1.507 |
測定結果
QnUDVシリーズの内蔵Ethernetポートでは、最速で1秒間に256Kワードのデータを取得出来ることが分かります。
QnUDVシリーズのEthernetユニットでは、最速で1秒間に90Kワードのデータ取得ができることが分かります。
備考
※10回の通信パフォーマンスの平均値をグラフ化したものです。（1点＝1ワード）
※32K点は、2デバイスを用いて、1デバイス当り16K点読出し、合計32K点に対する読み出し時間の結果です。
※64K点は、4デバイスを用いて、1デバイス当り16K点読出し、合計64K点に対する読み出し時間の結果です。
※128K点は、8デバイスを用いて、1デバイス当り16K点読出し、合計128K点に対する読み出し時間の結果です。
※本資料は当社での試験結果であり、測定値を保証するものではありません。
[2014年9月測定]
MELSEC-Qシリーズ CC-Link IE Control接続
この試験はOPCクライアントから、配列型のタグを登録し、常時更新を行います。
登録タグに対する一回の通信時間を計測し、その10回平均値を算出し、通信速度とします。
この時間は、デバイスの連続エリアの値の読み出しにかかる時間に相当します。
PC環境
※この表は横にスクロールできます
| 基本OS | Windows 7 Professional 32ビットOS |
|---|---|
| CPU | Intel(R) Core(TM) i7 CPU 860 @2.80GHz |
| メモリ | 3.00GB |
| OPCサーバー | DxpSERVER OPC Server Ver5.0.1.1 |
| OPCクライアント | OPCClientサンプル VcSampleOpc(C++) |
| ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
| プロトコルタイマーTICK | 10msec |
|---|---|
| 非同期更新モードのタイマーTICK | 10msec |
| マルチアクセスモード | 有効 |
| 同期・非同期のマルチアクセス化 | 無効 |
| 非同期更新モード | 無効 |
PLC環境
※この表は横にスクロールできます
| ボード | Q81BD-J71GP21-SX CPU:Q04UDEHCPU |
|---|---|
| 通信ユニット | QJ71E71-100 |
| レジスタ | W0～W1FFF(自局アクセス) |
| レジスタ | D0～D8191(他局アクセス) |
| 最大スキャンタイム | 0.06msec |

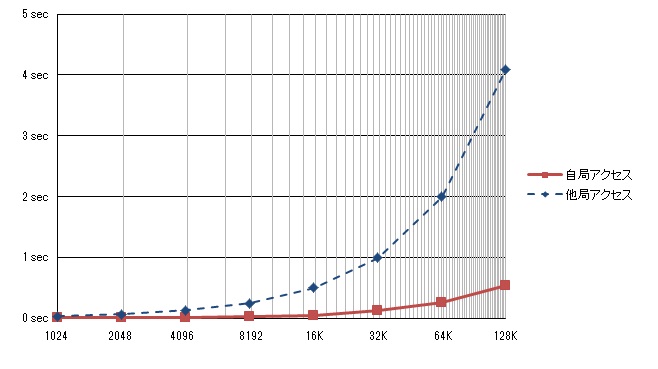

通信速度性能
≪自局アクセス≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.013 | 0.013 | 0.014 | 0.028 | 0.049 | 0.126 | 0.262 | 0.531 |
| 最大値 | 0.018 | 0.018 | 0.018 | 0.035 | 0.057 | 0.143 | 0.281 | 0.538 |
| 最小値 | 0.007 | 0.007 | 0.008 | 0.026 | 0.036 | 0.104 | 0.234 | 0.527 |
≪他局アクセス≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.031 | 0.060 | 0.124 | 0.245 | 0.499 | 0.993 | 1.998 | 4.093 |
| 最大値 | 0.038 | 0.065 | 0.140 | 0.255 | 0.555 | 1.083 | 2.293 | 4.447 |
| 最小値 | 0.027 | 0.046 | 0.111 | 0.226 | 0.457 | 0.883 | 1.816 | 3.628 |
測定結果
自局アクセスは高速で、最速で1秒間に128Kワードのデータを取得出来ることが分かります。
一方他局アクセスは高速で、最速で1秒間に32Kワードのデータを取得出来ることが分かります。
備考
※10回の通信パフォーマンスの平均値をグラフ化したものです。（1点＝1ワード）
※16K点は、1デバイスに対して8K点読出し、2デバイス、合計16K点に対する読み出し時間の結果。
※本資料は当社での試験結果であり、測定値を保証するものではありません。
[2012年8月測定]
MELSEC-FXシリーズEthernet接続
この試験はOPCクライアントから、配列型のタグを登録し、常時更新を行います。
登録タグに対する一回の通信時間を計測し、その10回平均値を算出し、通信速度とします。
この時間は、デバイスの連続エリアの値の読み出しにかかる時間に相当します。
PC環境
※この表は横にスクロールできます
| 基本OS | Windows 7 Professional 64ビットOS |
|---|---|
| CPU | Intel(R) Core(TM) i5 CPU @3.20GHz |
| メモリ | 4.00GB(3.88GB) |
| OPCサーバー | DxpSERVER OPC Server Ver5.1.0.1 |
| OPC Client | OPCClientサンプル VcSampleOpc(C++) |
| ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
| プロトコルタイマーTICK | 10msec |
|---|---|
| 非同期更新モードのタイマーTICK | 10msec |
| マルチアクセスモード | 有効 |
| 同期・非同期のマルチアクセス化 | 無効 |
| 非同期更新モード | 無効 |
PLC環境
※この表は横にスクロールできます
| CPU | FX3U-16M |
|---|---|
| 通信ユニット | FX3U-ENET-ADP |
| レジスタ | D0～D8191 |
| 最大スキャンタイム | 1msec |
通信速度性能
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.350 | 0.683 | 1.376 | 2.792 | 5.511 | 11.235 | 22.194 | 44.361 |
| 最大値 | 0.351 | 0.752 | 1.415 | 2.819 | 5.626 | 11.965 | 22.302 | 44.679 |
| 最小値 | 0.346 | 0.663 | 1.268 | 2.738 | 5.389 | 11.02 | 22.022 | 43.961 |
測定結果
データレジスタ（D）の連続エリアをアクセスした場合、最速で1秒間に3,000ワードのデータを取得出来ることが分かります。
備考
※10回の通信パフォーマンスの平均値をグラフ化したものです。（1点＝1ワード）
※16K点は、1デバイスに対して8K点読出し、2デバイス、合計16K点に対する読み出し時間の結果。
※本資料は当社での試験結果であり、測定値を保証するものではありません。
[2013年9月測定]
