通信速度
SIMATIC S7-1500シリーズEthernet接続
この試験はOPCクライアントから、配列型のタグを登録し、常時更新を行います。
登録タグに対する一回の通信時間を計測し、その10回平均値を算出し、通信速度とします。
この時間は、デバイスの連続エリアの値の読み出しにかかる時間に相当します。
PC環境
※この表は横にスクロールできます
| 基本OS | Windows 7 Professional 32ビットOS |
|---|---|
| CPU | Intel(R) Core(TM) i7 CPU 860 @2.93GHz |
| メモリ | 3.00GB |
| OPCサーバー | DeviceXPlorer OPC Server Ver5.2.0.1 |
| OPCクライアント | C# RCW OPCクライアント |
| ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
| プロトコルタイマーTICK | 10msec |
|---|---|
| 非同期更新モードのタイマーTICK | 10msec |
| マルチアクセスモード | 有効 |
| 同期・非同期のマルチアクセス化 | 無効 |
| 非同期更新モード | 無効 |
PLC環境
※この表は横にスクロールできます
| CPU | CPU1511-1PN |
|---|---|
| レジスタ | DB1:0～DB1:8191 ×4ブロック |
| 最大スキャンタイム | 1msec |
通信速度性能
≪内蔵Ethernet≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
|---|---|---|---|---|---|---|---|---|
| 平均値 | 0.008 | 0.015 | 0.024 | 0.045 | 0.086 | 0.196 | 0.414 | 0.821 |
| 最大値 | 0.008 | 0.016 | 0.026 | 0.046 | 0.093 | 0.208 | 0.450 | 0.834 |
| 最小値 | 0.007 | 0.015 | 0.023 | 0.043 | 0.078 | 0.176 | 0.393 | 0.807 |
測定結果
データブロック（DB）の連続エリアをアクセスした場合、1秒間当たり、最速で150,000バイトのデータを取得できることが分かります。
備考
※10回の通信パフォーマンスの平均値をグラフ化したものです。（1点＝1バイト）
※本資料は当社での試験結果であり、測定値を保証するものではありません。
[2014年9月測定]
SIMATIC S7-300シリーズEthernet接続
この試験はOPCクライアントから、配列型のタグを登録し、常時更新を行います。
登録タグに対する一回の通信時間を計測し、その10回平均値を算出し、通信速度とします。
この時間は、デバイスの連続エリアの値の読み出しにかかる時間に相当します。
PC環境
※この表は横にスクロールできます
| 基本OS | Windows 7 Professional 32ビットOS |
|---|---|
| CPU | Intel(R) Core(TM) i7 CPU 860 @2.80GHz |
| メモリ | 3.00GB |
| OPCサーバー | DxpSERVER OPC Server Ver5.0.1.1 |
| OPCクライアント | OPCClientサンプル VcSampleOpc(C++) |
| ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
| プロトコルタイマーTICK | 10msec |
|---|---|
| 非同期更新モードのタイマーTICK | 10msec |
| マルチアクセスモード | 有効 |
| 同期・非同期のマルチアクセス化 | 無効 |
| 非同期更新モード | 無効 |
PLC環境
※この表は横にスクロールできます
| CPU | CPU315 |
|---|---|
| 通信ユニット | CP343 |
| レジスタ | DB1:0～DB1:8191、DB2:0～DB2:8191、DB3:0～DB3:8191、DB4:0～DB4:8191 |
| 最大スキャンタイム | 1msec |
通信速度性能
≪CP343≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | |
|---|---|---|---|---|---|---|
| 平均値 | 0.182 | 0.368 | 0.724 | 1.427 | 2.843 | 5.703 |
| 最大値 | 0.190 | 0.380 | 0.765 | 1.461 | 2.882 | 5.733 |
| 最小値 | 0.172 | 0.360 | 0.700 | 1.412 | 2.811 | 5.653 |
≪内臓Ethernet≫
(sec)
※この表は横にスクロールできます
| 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | |
|---|---|---|---|---|---|---|
| 平均値 | 0.050 | 0.100 | 0.190 | 0.370 | 0.742 | 1.486 |
| 最大値 | 0.050 | 0.101 | 0.191 | 0.370 | 0.743 | 1.489 |
| 最小値 | 0.050 | 0.100 | 0.190 | 0.370 | 0.741 | 1.477 |
測定結果
データブロック（DB）の連続エリアをアクセスした場合、 Ethernetユニットでは最速で1秒間に6,000バイトのデータを、 内蔵Ethernetでは20,000バイトのデータを取得できることが分かります。 Ethernetユニットに比べて内蔵Ethernetの方が3倍程早いです。
備考

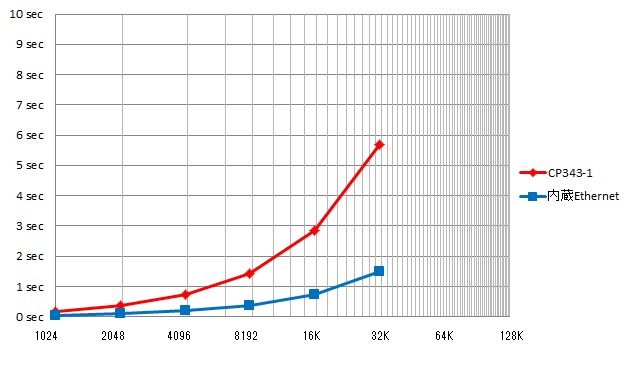

※10回の通信パフォーマンスの平均値をグラフ化したものです。（1点＝1バイト）
※本資料は当社での試験結果であり、測定値を保証するものではありません。
[2012年8月測定]
